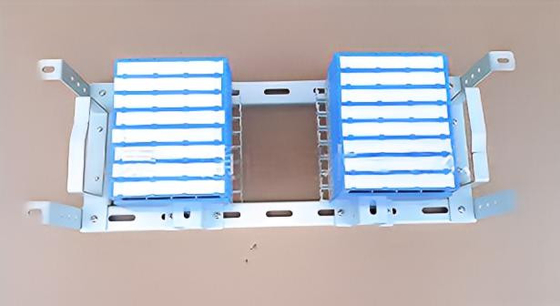

MPX286-16 120 اهم 16 سیستم واحد دیواری قاب توزیع دیجیتال قاب آبی و سفید

120 اهم 16 سیستم واحد دیوار کیبورد دیسک توزیع دیجیتال آبی و سفید رنگ

مشخصات کلیدی / ویژگی های ویژه / مشخصات فنی:

واحد AS-DDF-MK16 برای توزیع و انتقال سیگنال های دیجیتال بین تجهیزات استفاده مجدد دیجیتال استفاده می شود و دیسک توزیع دیجیتال برای توزیع و انتقال سیگنال های دیجیتال بین تجهیزات استفاده مجدد دیجیتال و سیستم های سوئیچینگ کنترل شده برنامه به عنوان در میان تجهیزات استفاده مجدد دیجیتال.

1، با ساختار باز، سطح قاب با پلاستیک اپوکسی توسط الکتریکی استاتیک اسپری می شود، با چسبندگی قوی، به نظر می رسد به شکل زیبا و ملایم رنگ است. فضای توزیع جادار است، به شکل ظریف و شفاف در سیم کشی، ظرفیت بزرگ، نصب مناسب، انعطاف پذیری و ساخت و ساز مدولا ظاهر می شود.

2، سرعت کار: 2Mb / s

3، امپدانس عملکرد: 120Ω (تعادل)

4، مقاومت متوسط ​​بین ترمینال های نی: نه بیش از 7m اهم بین نیمه متوسط ​​در شرایط معاینه استاندارد؛

5، نسبت متقابل: ≥60dB (50kHz ~ 3.1MHz)

6، از دست دادن عایق: ≤0.4dB (50kHz ~ 3.1MHz)؛

7، از دست دادن Backwave: ≥18dB (50kHz ~ 3.1MHz)؛

8، مقاومت متوسط: (AC) / 1 دقیقه بدون سوراخ یا قوس.

a ≥500V (تحت شرایط معاینه استاندارد)؛

ب ≥500V (بعد از دمای بالا)؛

ج ≥250V (پس از مرطوب)؛

9، مقاومت عایق بین زمین حفاظت ولتاژ بالا و قاب: (500V (DC)

a ≥ 1 × 103 MΩ (تحت شرایط معاینه استاندارد)؛

ب ≥1 × 102 MΩ (بعد از دمای بالا)؛

ج ≥1 × 20 MΩ (پس از مرطوب)؛

10، نیروی کشش:

a ≥24 (dia.0.4)

ب ≥ 38 (dia.0.5)

ج ≥ 52 (dia.0.6)

د ≥ 96 (dia.0.8)

11، زندگی: 200 بار

سیستم های سوئیچینگ کنترل شده، و همچنین در میان تجهیزات استفاده مجدد دیجیتال شرایط محیطی: -5-40 درجه سانتیگراد؛ رطوبت نسبی <85٪ (+ 30 درجه سانتیگراد)؛ فشار اتمسفری: 70-106Kpa

* مواد: فولاد ضد زنگ و کروم، پوشش پودری کروم بر روی نیکل

* عملکرد ضد رطوبت: PBT (UL94V-0) یا ضد ABS ABS (UL94V-0)، قابلیت اشتعال به دست آمده استاندارد GB / T 5169.7-1985؛

* ویژگی های ساخت و ساز: اتخاذ طراحی مدولار، دارای ویژگی های چشم انداز ظریف و استقامت بالا؛

* نیروی کشش: قلع برنز و نقره (20-40 یوچ)، نیروی کششی حداقل 25 نان،

* مقاومت متوسط ​​بین تریستورهای نئون: نه بیش از 7m اهم بین نیمه میان نیمه تحت شرایط معاینه استاندارد؛

* مقاومت متوسط: بیش از 3m اهم تحت شرایط معاینه استاندارد؛

* امپدانس عملکرد: 120Ω (تعادل)

* سرعت کار: 2Mb / s

* مقاومت عایق: 1000MΩ / 500V (DC)

* مقاومت در برابر ولتاژ: بدون شکست و یا قوس برای 1 دقیقه تحت 1KV (DC)

* نسبت تقاطع: ≥60dB (50KHz-210MHz)

* از دست دادن پلاگین: ≤0.4dB (50KHz-210MHz)

* افت عقب برگشت: ≥18dB (50KHz-210MHz)
