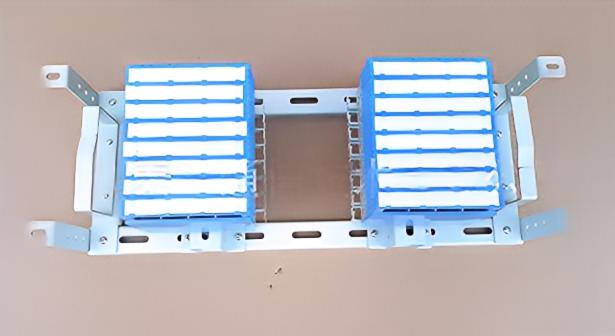

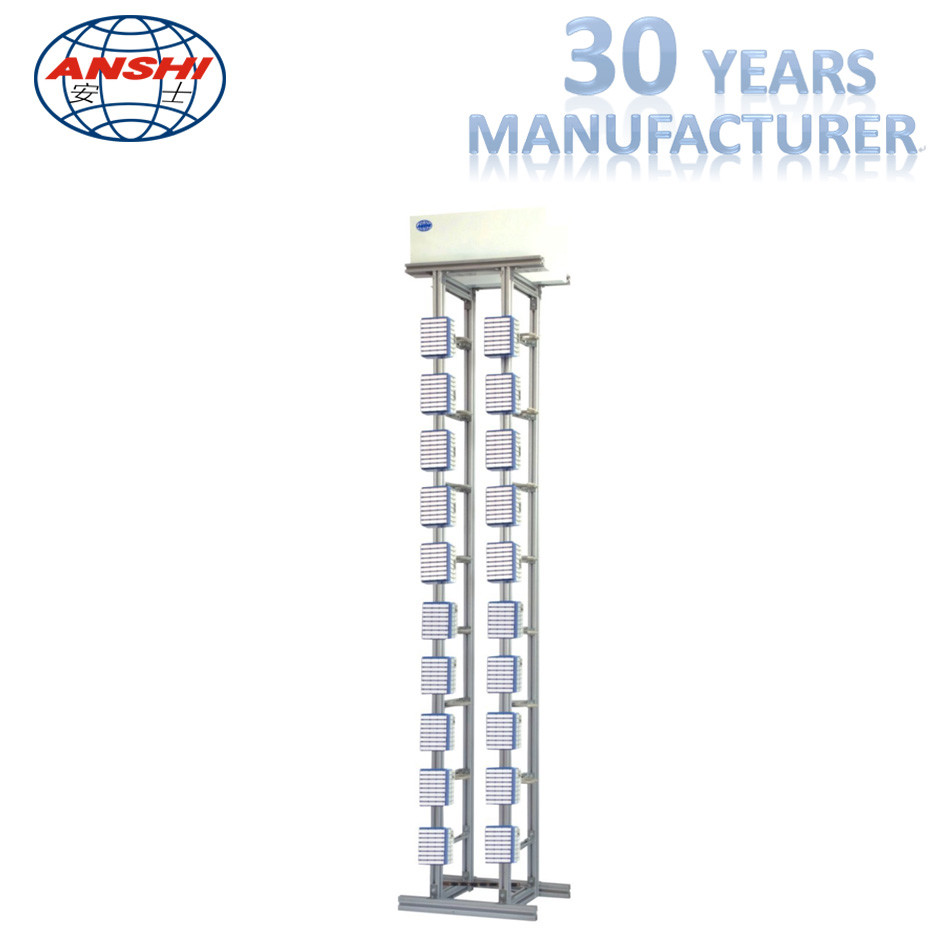

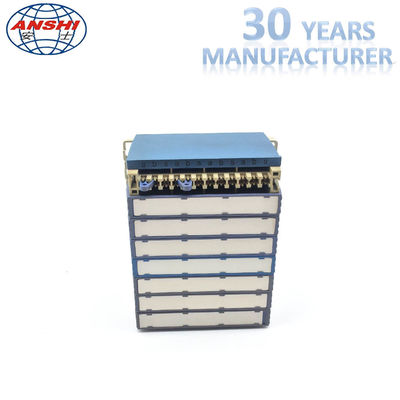

چارچوب توزیع دیجیتال DDF

سیستم‌های MPX 112 320، سیستم‌های 640، فریم توزیع دیجیتال 120 اهم

مشخصات کلیدی/ویژگی‌های ویژه/داده‌های فنی:

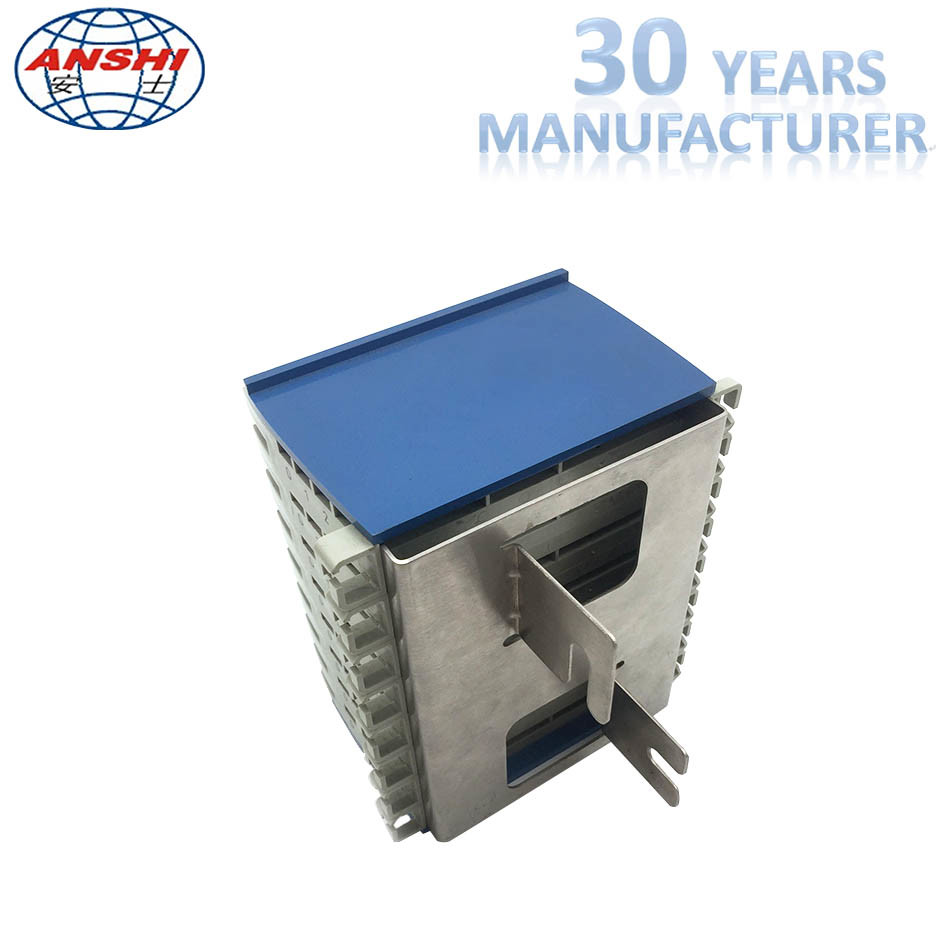

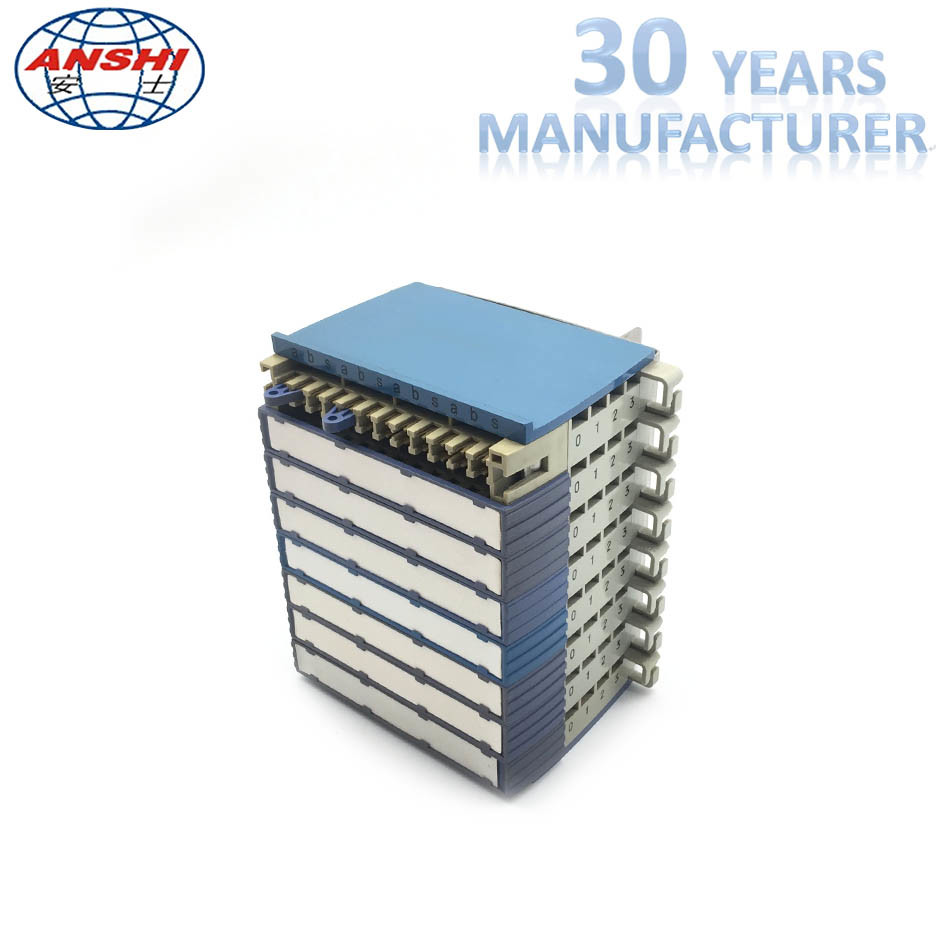

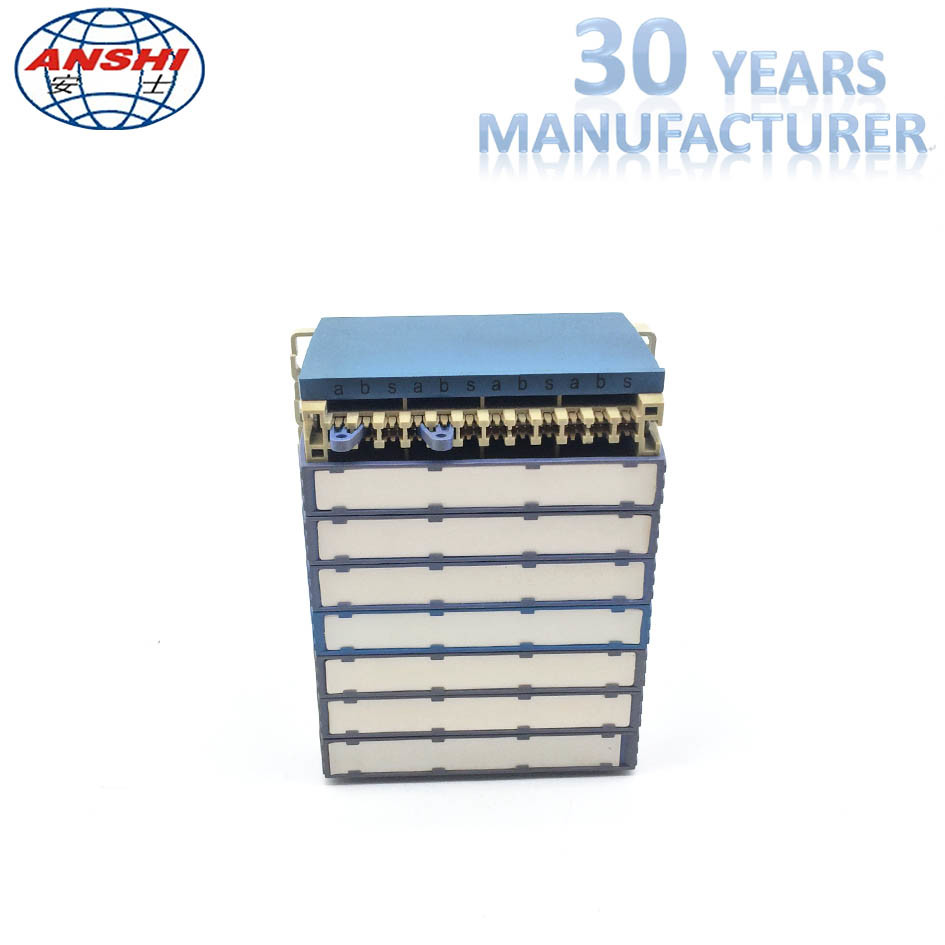

واحد AS-DDF-MK16 برای توزیع و انتقال سیگنال‌های دیجیتال بین تجهیزات دیجیتال استفاده مجدد و فریم توزیع دیجیتال برای توزیع و انتقال سیگنال‌های دیجیتال بین تجهیزات دیجیتال استفاده مجدد و سیستم‌های سوئیچینگ کنترل‌شده توسط برنامه، و همچنین بین تجهیزات دیجیتال استفاده مجدد استفاده می‌شود.

1، با ساختار باز، سطح فریم با پلاستیک‌های اپوکسی توسط الکتریسیته ساکن اسپری می‌شود، با چسبندگی قوی، شکل ظاهری زیبا و رنگ ملایمی دارد. فضای توزیع جادار است، شکل ظاهری زیبا و سیم‌کشی مرتب دارد، ظرفیت زیاد، نصب راحت، چیدمان انعطاف‌پذیر و ساختار مدولار.

2، سرعت کار: 2 مگابیت بر ثانیه

3، امپدانس عملکرد: 120 اهم (متعادل)

4، مقاومت میانی بین ترمینال‌های نی‌دار: در شرایط استاندارد آزمایش، بیش از 7 میلی‌اهم بین نی میانی نباشد؛

5، نسبت تداخل: ≥60dB (50kHz~3.1MHz)

6، تلفات عایق: ≤0.4dB (50kHz~3.1MHz);

7، تلفات موج برگشتی: ≥18dB (50kHz~3.1MHz);

8، مقاومت میانی: (AC)/1min بدون سوراخ شدن یا جرقه.

الف. ≥500V (در شرایط استاندارد آزمایش);

ب. ≥500V (پس از دمای بالا و پایین);

ج. ≥250V (پس از رطوبت);

9، مقاومت عایق بین زمین حفاظت ولتاژ بالا و فریم: (500V(DC

الف. ≥1×103 MΩ (در شرایط استاندارد آزمایش);

ب. ≥1×102 MΩ (پس از دمای بالا و پایین);

ج. ≥1×20 MΩ (پس از رطوبت);

10، نیروی بیرون کشیدن:

الف. ≥24 (قطر 0.4)

ب. ≥ 38 (قطر 0.5)

ج. ≥ 52 (قطر 0.6)

د. ≥ 96 (قطر 0.8)

11، عمر: 200 بار

سیستم‌های سوئیچینگ کنترل‌شده توسط برنامه، و همچنین بین تجهیزات دیجیتال استفاده مجدد. شرایط محیطی: -5-40 درجه سانتیگراد؛ رطوبت نسبی<85% (+30 درجه سانتیگراد)؛ فشار اتمسفر: 70-106Kpa

* جنس: فولاد ضد زنگ و مس، آبکاری طلای مس روی نیکل

* عملکرد ضد سوختگی: PBT (UL94V-0) یا ABS ضد سوختگی (UL94V-0)، قابلیت اشتعال به استاندارد GB/T 5169.7-1985 رسیده است؛

* ویژگی‌های ساختاری: طراحی مدولار را اتخاذ کنید، دارای ویژگی‌های ظاهری زیبا و استقامت بالا؛

* نیروی بیرون کشیدن: برنز قلع و آبکاری نقره (20-40 اینچ)، نیروی بیرون کشیدن کمتر از 25N،

* مقاومت میانی بین ترمینال‌های نی‌دار: در شرایط استاندارد آزمایش، بیش از 7 میلی‌اهم بین نی میانی نباشد؛

* مقاومت میانی: در شرایط استاندارد آزمایش، بیش از 3 میلی‌اهم نباشد؛

* امپدانس عملکرد: 120 اهم (متعادل)

* سرعت کار: 2 مگابیت بر ثانیه

* مقاومت عایق: 1000MΩ/500V(DC)

* مقاومت در برابر ولتاژ: بدون شکست یا جرقه به مدت 1 دقیقه در زیر 1KV(DC)

* نسبت تداخل: ≥60dB (50KHz-210MHz)

* تلفات پلاگین: ≤0.4dB (50KHz-210MHz)

* تلفات موج برگشتی: ≥18dB (50KHz-210MHz)
